SU-3280 상세정보
SU-3280 지원 디바이스(2016년 12월 27일 NAND FLASH 포함)

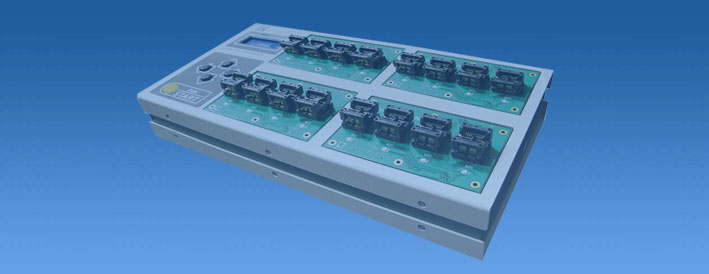

 SU-3280은 대규모 생산을 위한 초고속 단독형프로그래머입니다. (PC 겸용가능) 기본으로 DIP-48핀
소켓이
장착되어 일반 컨버터를 꽂아 개발용은 물론 4소켓 모듈 x 4개를 장착하면 16개씩 생산도 할 수
있는
획기적인 프로그래머 입니다.
또한 "AUTO RUN 기능" 즉 IC를 꽂으면 추가 작동없이 프로그램 될뿐 아니라 기존 프로그래머보다
속도가
훨씬 빨라 생산성이 더욱 향상되며 다양한 디바이스 및 옵션 모듈이 지원됩니다.
내부 저장메모리로 3.2Gbyte를 지원하므로 프로젝트 파일을 다운 받아 편하게 단독형으로 사용하실수
있습니다.
제품 스펙
전원신호
로직 신호 레벨 : 1.5V ~ 6.0V, 10mV
IOL, IOH 전류 : 10mA
로직 신호 주파수 : 75MHz (3-5V) / 60MHz (2.5V) / 45MHz (1.8V) / 25MHz (1.5V)
크기 조절 신호를 : <± 2.5nS (3-5V)
시계 : 0Hz ~ 75MHz
VDD 및 VIO 수준 : 1.5V ~ 6.5V, 10mV
IDD & IIO 전류 : 400mA
VPP 및 VHH 수준 : 1.5V ~ 15.5V, 20mV
IPP & IHH 전류 : 150mA
디스플레이 : 20X4 캐릭터 LCD / WORK & PASS LED
버튼 : 방향 키 × 4 / 시작키 X 1
임베디드 메모리 : 3.2GBytes FLASH
모듈 크기 : 120mm (L) × 75mm (W)
SU-320 크기 : 360mm (L) × 190mm (W) × 64mm (H)
무게 : 3.0 kg
지원 디바이스 타입 : NAND , NOR FLASH, SPI EPROM, EEPROM, MPU, MCU, CPLD, NV-RAM, etc...
지원 파일 형식 : Binary/Machine Code, Intel HEX, TEK HEX, Motorola HEX
PC기본 지원사양
| 운영 시스템 |
Windows 8 / 7 / Vista / XP (32bit & 64bits) |
| 프로세서 |
펜티엄4 이상 |
| 메모리 |
2G 램 이상 |
| 저장 공간 |
500MB이상 / 버퍼용은 2GB 이상 |
| 연결 포트 |
USB 2.0 Hihg Speed |
지원하는 아답터
BGA,uBGA,SON,WSON,QFN(MLF),TSOP,TSSOP,SOP,VSOP…etc.
BGA64-29-X4(10x13), BGA64-29-X4(11x13), BGA64-29-X4(9x9),BGA64-J3-P3-X4(10x13),
BGA64-J3-P3-X4(10x8),
NOR-TSOP48-X4, NOR-TSOP56-29-X4, NOR-TSOP56-J3-X4,
NOR-TSOP56-P3-X4,SFLASH-SOP16-X4,
SFLASH-BGA24-4x6B-X4, SFLASH-BGA24-5x5B-X4,
SOP8-207-X4, SOP8-150-X4, SON8-4x4-X4,
WSON8-1.97x2.46-X4,WSON8-2x3-X4, WSON8-5x6-X4
WSON8-6x8-X4, NAND-TSOP48-HSX4.. etc.
제품 구성
SU-3280 본체 x 1
SU-3280-DIP48 (유니버셜 DIP-48 모듈) x 4
USB Cable x 1
220V 전원 코드 x 1
프로그램 설치용 CD x 1
|
